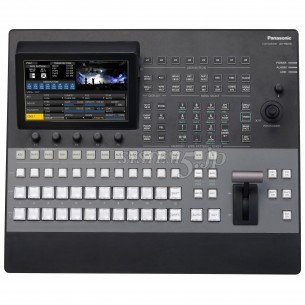

標準SDI:8系統、BNC×8(SDI INPUT1〜SDI INPUT8)(SDI INPUT5〜SDI INPUT8はアップコンバーター機能を使用可能)
標準DVI-D:1系統、DVI-D×1
オプション:最大4系統(IN A1、IN A2、IN B1、IN B2)(2つの入出力兼用スロットに最大2枚取り付け可能)
標準SDI:5系統、BNC×6 (SDI OUTPUT1〜SDI OUTPUT5×各1、SDI OUTPUT1のみ2分配出力)
標準DVI-D:1系統、DVI-D×1
オプション:最大4系統(OUT A1、OUT A2、OUT B1、OUT B2)(2つの入出力兼用スロットに最大2枚取り付け可能)
・SDI OUTPUT1〜SDI OUTPUT5、DVI-D OUT、OUT A1、OUT A2、OUT B1、OUT B2にはPGM、PVW、AUX1〜AUX4、MV(MULTI_VIEW)、CLN、KEYOUT、MEM PVWをアサイン可能。
・CLNは、メニューによりKEY/DSKからプリセレクト可能
SD:480/59.94i、576/50i
HD:1080/59.94i、1080/50i、720/59.94p、720/50p、 1080/24PsF(※)、1080/23.98PsF(※)
※AV-HS04M1、AV-HS04M2、AV-HS04M3、AVHS04M4、 AV-HS04M5、AV-HS04M6、AV-HS04M7のオプションボードは対応していません。
Y:PB:PR…4:2:2 10bit(ただしビデオメモリーは8bit)
RGB…4:4:4 8bit
1ME
HD SDI:HDシリアルデジタル(SMPTE292M)
SD SDI:SDシリアルデジタル(SMPTE259M)
標準 8系統:IN1〜IN8
最大 12系統:IN A1、IN A2、IN B1、IN B2(AV-HS04M1を2枚使用時、Activeスルー付)
・HD(SMPTE292M(BTA S-004B)準拠)
0.8V[p-p]±10%(75Ω)
自動イコライザー…100m以上(1.5Gbps/5C-FBケーブル使用時)
・SD(SMPTE259M 準拠)
0.8V[p-p]±10%(75Ω)
自動イコライザー…200m(5C-2Vケーブル使用時)
HD SDI:HDシリアルデジタル(SMPTE292M)
SD SDI:SDシリアルデジタル(SMPTE259M)
標準 5系統:OUT1×2、OUT2〜OUT5×1
最大 9系統:OUT A1、OUT A2、OUT B1、OUT B2 (AV-HS04M7を2枚使用時)
・HD(SMPTE292M(BTA S-004B)準拠)
出力レベル…0.8V[p-p]±10%
立上がり時間…HD:270ps未満
立下がり時間…HD:270ps未満
立上がり/立下がり時間差…HD:100ps以下
アライメントジッター…HD:0.2UI(130ps)以下
タイミングジッター…HD:1.0UI以下
アイ開口率…90%以上
DCオフセット…0±0.5V
・SD(SMPTE259M準拠)
出力レベル…0.8V[p-p]±10%
立上がり時間…1.5ns以下立下がり時間…1.5ns以下
立上がり/立下がり時間差…0.5ns以下
ジッター…0.2UI以下
デジタル RGB:XGA(1024×768)、WXGA(1280×768)、SXGA(1280×1024)、 WSXGA+(1680×1050)、UXGA(1600×1200)、 WUXGA(1920×1200)
垂直周波数:60Hz
映像フォーマット入力:
デジタル RGB…1080/50p、1080/59.94p
垂直周波数…システムフォーマットと同じ
映像フォーマット出力:
デジタル RGB…1080/50p、1080/59.94p、1080/50i、1080/59.94i、720/50P、720/59.94p
※アナログ信号の入出力はサポートしていません。
※出力はハイレゾリューションマルチビューモード対応:システムモードが SDのときでも高解像度で出力します。
(ハイレゾリューションマルチビューモードを有効にしたときは、 DVI-DOUT出力にMVが選択され、SDI OUTではMVを選択することはできません。)
※HDCPには対応していません。
標準入出力:各1系統(DVI-D IN、DVI-D OUT)
※DVI-Iコネクターケーブルは使用できません。
※DVI-Dコネクターケーブルは、5mまでの長さを使用してください。
GENLOCKモード:ブラックバーストまたは TRI入力信号(ループスルー付)
内部同期モード:ブラックバースト出力信号×2
・システムフォーマットと同じフィールド周波数に対応
・1080/24PsFフォーマット時は、ENLOCKモードのみに対応
・1080/23.98PsFフォーマット時は、10F-ID付きブラックバースト(SMPTE318M準拠)またはTRI信号に対応。
[コンポジット入力]
アナログコンポジット NTSC/PAL(1.0V[p-p]、75Ω)
最大 4系統:IN A1、IN A2、IN B1、IN B2(AV-HS04M6を 2枚使用時、ループスルー付き)
[アナログ入力]
SD/HDアナログコンポーネントY/PB/PR(1.0V[p-p]、75Ω)
最大 4系統:IN A1、IN A2、IN B1、IN B2(AV-HS04M2を2枚使用時)
[アナログ出力]
SD/HDアナログコンポーネントY/PB/PR(1.0V[p-p]、75Ω)
最大 4系統:OUT A1、OUT A2、OUT B1、OUT B2 (AV-HS04M4を2枚使用時)
AV-HS04M5を2枚使用時は2系統(OUT A1、OUT B1)
[DVI-I入力]
アナログ/デジタル RGB、垂直周波数 60Hz、HDCP非対応
XGA(1024×768)、WXGA(1280×768)、SXGA(1280×1024)
最大 4系統:IN A1、IN A2、IN B1、IN B2(AV-HS04M3を 2枚使用時)
[DVI-I出力]
アナログ/デジタル RGB、垂直周波数 60Hz、HDCP非対応
XGA(1024×768)、WXGA(1280×768)、SXGA(1280×1024)、 WSXGA+(※)(1680×1050)、UXGA(※)(1600×1200)、 WUXGA(※)(1920×1200)
※デジタルのみ最大 2系統:OUTA2、OUTB2(AV-HS04M5を 2枚使用時)
[DVI-D入力]
デジタル RGB:XGA(1024×768)、WXGA(1280×768)、SXGA(1280×1024)、 WSXGA+(1680×1050)、UXGA(1600×1200)、 WUXGA(1920×1200)
垂直周波数:60Hz
デジタル RGB:1080/50p、1080/59.94p
※アナログ入力はサポートしていません。
※HDCPには対応していません。
最大 4系統:IN A1、IN A2、IN B1、IN B2(AV-HS04M8を 2枚使用時)
※DVI-Iコネクターケーブルは使用できません。
※DVI-Dコネクターケーブルは、5mまでの長さを使用してください。
1ライン(H)(フレームシンクロナイザーの設定が「Off」でアップコンバーターの設定が「Off」のとき)
1フレーム(F)(フレームシンクロナイザーの設定が「On」、またはアップコンバーターの設定が「On」のとき)
・PinP、DVE、マルチビュー、ダウンコンバーター、DVI-IN、 DVI-OUTを経由した場合、それぞれ最大 1フレームの遅延が加わります。
RJ-45
10BASE-T/100BASE-TX(IP制御用)
接続ケーブル:LANケーブル(カテゴリー5以上)、最大100m、STP(ShieldedTwistedPair)ケーブルを推奨
・ハブ(スイッチングハブ)に接続する場合は、ストレートケーブルを使用してください。ハブを介さずにPCと1対1で接続するときは、クロスケーブルを使用してください。
・本機と接続する機器は、同一セグメントでの運用を推奨します。セグメントが異なる機器との接続を行う場合は、ネットワーク機器固有の設定などに依存した事象が発生する可能性がありますので、運用開始前に本機と接続対象機器との接続確認を十分に行ってください。
D-sub9ピン、メス
編集機制御用
RS-422 制御端子
通信方式
ボーレート…38400bps、キャラクター長…8bit、パリティ…奇数(ODD)、ストップビット…1bit、フロー制御…無し
D-sub9ピン、メス
外部機器制御用
RS-422 制御端子
通信方式(メニューにて選択)
・Mode:1(初期設定)
ボーレート…9600bps、キャラクター長…8bit、パリティ…無し、 ストップビット…1bit、フロー制御…無し
・Mode:2
ボーレート…38400bps、キャラクター長…8bit、パリティ…奇数(ODD)、ストップビット…1bit、フロー制御…無し
・Mode:3
ボーレート…38400bps、キャラクター長…8bit、パリティ…無し、ストップビット…1bit、フロー制御…無し
D-sub15ピン、メス×2
INPUT:8入力、汎用、フォトカプラ受け
OUTPUT:19出力、R・Gタリー、汎用から選択
ALARM:1出力、オープンコレクター出力(負論理)
BOOTスイッチ[SV/NM(サービス/ノーマル)](メンテナンス用)
通常は、'NM'の位置で使用してください。
